Úroveň STAGE | Úroveň 2 | ||||||||||||||
Redukční poměr | i | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | ||
Jmenovitý výstupní moment | T2N | Nm | 130 | 135 | 110 | 145 | 145 | 135 | 125 | 110 | 140 | 135 | 110 | 110 | |
in.lb | 1185 | 1195 | 974 | 1260 | 1260 | 1195 | 1012 | 974 | 1239 | 1195 | 974 | 974 | |||
Nouzový brzdný moment Počítejte s 1000násobnou životností převodovky | T2NOt | Nm | 3 x NOM.Výstup | ||||||||||||
in.lb | |||||||||||||||
Jmenovitá vstupní rychlost (T2N, okolní teplota 20 °C) | N 1n | ot./min | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
Maximální vstupní rychlost | n 1 max | ot./min | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | |
Maximální vratná vůle | jt | arcmin | PLDR60≤8ARCMIN PLDR+60≤5ARCMIN Zakázková výroba≤3ARCMIN | ||||||||||||
Kroutící moment naprázdno (nt=3000 ot./min, převodovka 20°C) | T 012 | Nm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.1 | |
in.lb | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 10.0 | |||
Torzní tuhost | C t21 | Nm/ arcmin | 10 | ||||||||||||
in.lb / arcmin | 89 | ||||||||||||||
Maximální radiální síla | F 2AMAX | N | 2500 | ||||||||||||
lbf | 550 | ||||||||||||||
Maximální axiální síla | F 3RMAX | N | 2000 | ||||||||||||
lbf | 450 | ||||||||||||||
Maximální točivý moment válce | M 2KMax | Nm | 236 | ||||||||||||
in.lb | 2089 | ||||||||||||||
Životnost | Lh | hr | ≥20000 | ||||||||||||
Účinnost při plném zatížení | η | % | 92 | ||||||||||||
Teplota okolí | ℃ | -15~40 | |||||||||||||
F | 5~104 | ||||||||||||||
Maximální povolená teplota pláště | ℃ | +90 | |||||||||||||
F | 194 | ||||||||||||||
Mazání | Životní mazání | ||||||||||||||
Směr otáčení | Vstup a výstup ve stejném směru | ||||||||||||||
Úroveň ochrany | IP65 | ||||||||||||||
Směr instalace | Žádný | ||||||||||||||
Pracovní hluk (i=10 a n1=3000 ot./min bez zatížení) | LPAdB(A) | ≤58 | |||||||||||||
Rotační setrvačnost | J1 | kg.cm2 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | |
10-3v.lb.s2 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | |||

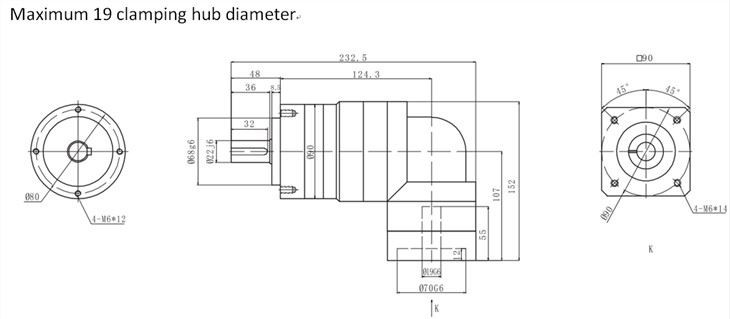

Popis výrobku:
Planetová převodovka je druh reduktoru s širokou všestranností.
Vnitřní ozubené kolo využívá proces kalení z nízkouhlíkové legované oceli a broušení nebo nitridace.
Planetová převodovka má vlastnosti malé konstrukční velikosti, velkého výstupního točivého momentu, vysokého převodového poměru, vysoké účinnosti, bezpečného a spolehlivého výkonu atd.
Vnitřní kolo planetové převodovky lze rozdělit na čelní a šikmé kolo.
Zákazníci si mohou vybrat správný přesný reduktor podle potřeb aplikace.
Hlavní rysy:
1. Vysoká tuhost: Nauhličování, spolukarburování uhlíkem a dusíkem, tepelné zpracování brilantním kalením, výhody vysoké produktivity, dobré kalení.
2. Vysoká přesnost: Přijměte pokročilé vybavení, přísně kontrolované v kvalitě a technologii.
3. Vysoký točivý moment:
(1) Přední plášť a ozubený kroužek mají integrální design
(2) Integrovaná konstrukce planetového rámu a výstupního hřídele
(3) Konstrukce s dlouhým rozpětím zajišťuje výstupní nosnost
(4) Plné válcování jehly, zvýšení kontaktní plochy
(5) Modulární konstrukce připojovací desky motoru
4. Nízká hlučnost:
Šroubový povrch zubu je upraven pro tvar zubu a vede ke snížení dopadu a hluku ozubeného kola na vstup a výstup,
pak výrazně prodlužte životnost převodovky.
NAŠE VÝHODA
Design&zesilovač; technika
Zabýváme se designem a technologií
1. Rozhraní převodovky využívá plná jehlová ložiska bez klece,
zvětšení kontaktní plochy pro zlepšení tuhosti konstrukce a výstupního točivého momentu.
2. Planetový nosič a výstupní hřídel mají integrovanou konstrukci
zlepšit kompaktnost konstrukce při zajištění maximální torzní tuhosti.
3. Použití syntetického mazacího tuku a přijetí těsnícího designu třídy ochrany IP65,
mazací olej neteče a je bezúdržbový.
4. Oříznutím profilu zubu a stoupání povrchu zubu šroubu, aby se snížil náraz a hluk ozubeného kola dovnitř a ven,
učinit proces záběru ozubených kol stabilnější a zvýšit životnost ozubeného systému.
5. Reduktor využívá konstrukci spirálového ozubeného kola a jeho záběrový poměr profilu zubů je více než dvojnásobný než u běžných čelních ozubených kol.
Má vlastnosti hladkého chodu, nízké hlučnosti, vysokého výstupního krouticího momentu a nízké vůle.
Technické služby:
Podle příslušných parametrů dodaných zákazníkem je pomocí inženýrského softwaru SIGRINER vytvořen diagram pohybové zátěžové křivky zařízení mechanismu pro získání odpovídajících parametrů a odvození pohybové zátěžové křivky. Intuitivně zobrazujte důležité parametry a indexy zatížení v převodovém systému, abyste zákazníkům pomohli provést rozumný konstrukční návrh.
SIGRINER poskytuje databázi motorů od 500 výrobců servomotorů z celého světa.
Školení zákazníků:
Je nám ctí poskytnout vám naše odborné znalosti v oblasti aplikovaného výpočetního a přenosového designu. Můžeme poskytnout relevantní školení podle vašich potřeb. Kontaktujte našeho inženýra nebo zavolejte na číslo:{0}}(whatsapp/wechat)
Aplikace:
PBM (standardní)
Cyklické aplikace (ED≤60 %)
Vysoce dynamické aplikace
Vysoká přesnost polohování
Reverzní provoz
