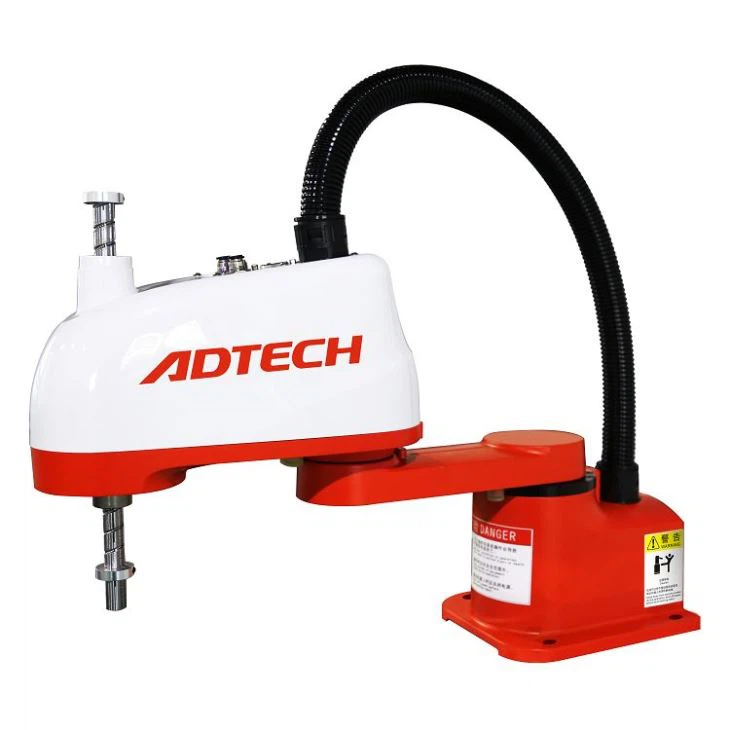

ADTECH Vysokorychlostní Scara Robot s vysokou přesností

GR Nová řada ADTECH 4 Osa 400 mm Scara Robot délka ramene GR 4215

Hlavní oblasti použití

• Balení

• Třídění

• Manipulace

• Montáž

Představení výrobku

Modelka	GR 4215
Druh			SCARA
Počet os			4
Délka paže			400 mm
Specifikace osy	Osa X	Délka paže	200 mm
		Rozsah otáčení	±136°
	Osa Y	Délka paže	200 mm
		Rozsah otáčení	±145°
	Osa Z	Trasa	150 mm
	Osa R	Rozsah otáčení	±360°
Nejvyšší rychlost	Osa X		600°/s
	Osa Y		600°/s
	Syntéza osy X, Y.		6.3m/s
	Osa Z		1.3m/s
	Osa R		1449°/s
Standardní doba cyklu			0. 35 s (2 kg)
Opakovat Polohování Přesnost		X, osa Y	± 0 01 mm
		Osa Z	± 0 01 mm
		Osa R	±0.005°
Jmenovité / maximální zatížení			2 KG / 5 KG
Osa R umožňuje zatěžovací moment setrvačnosti (jmenovitý / maximální)			0. 006 KG / ㎡
			0. 045 KG / ㎡
Řádek signálu uživatele			0. 2 ² × 2 6 řádků, Definováno uživatelem Vstup a výstup
Potrubí uživatelů			φ 6 × 2 Kořen φ 4 × 1 Kořen
Omezit ochranu			1. Softwarový limit 2. Mechanický limit (osa X, Y, osa Z)
Hmotnost			13. 35 KG

Funkce a aplikace

Snadné ovládání

Uživatelsky přívětivý programovací přívěsek poskytuje stručné okno konverzace člověk-stroj.

Robustní a odolný kompaktní design:

Tělo robota je vyrobeno z vysoce pevných materiálů, může být použito v drsném pracovním stavu.

Aplikace

Roboty ADTECH jsou ideální pro montáž malých dílů, výdej, automatizaci laboratoří, montáž zdravotnických zařízení, péči o stroje, manipulaci s materiálem, balení, elektroniku a mnoho dalších aplikací.
